申請外觀設計專利，專利申請文件應當包括：外觀設計專利請求書、圖片或者照片。提交外觀設計專利圖片或照片的要求有哪些？小盾知識產權就外觀設計專利申請3D線條框圖標準流程方法

一、申請外觀設計專利對圖片的要求

1.立體外觀設計產品應當提交六面正投影視圖和立體圖。六面正投影視圖名稱是主視圖、后視圖、左視圖、右視圖、俯視圖和仰視圖。各視圖的視圖名稱應當標注在相應視圖的正下方。

2.各視圖比例應一致。

3.尺寸提交的圖片或照片中圖形的尺寸不得小于3厘米×8厘米細長物品除外，也不得大于15厘米×22厘米并應保證在該圖形縮小到三分之二時產品外觀設計的各個設計細節仍能清晰可辨。

4.圖片中的文字 除了一些必不可少的標記外例如A-A123„„外圖中不得有文字。若圖片需要用文字說明的應在簡要說明中加以說明并用阿拉伯數字順序編號。

5.圖片繪制要求

①圖片應當參照我國技術制圖和機械制圖國家標準中有關正投影關系、線條寬度以及剖切標記的規定繪制。

②繪圖應使用制圖工具和不易褪色的黑色墨水。彩色圖片的顏色應當著色牢固、不易褪色。

③不得用藍圖、草圖、油印件。

④用計算機繪制的外觀設計圖片圖面分辨率應當滿足清晰的要求。

⑤剖視圖應標明剖視方向和在被剖視的圖上的位置。

⑥剖面線剖面線間的距離應與剖視圖尺寸相適應不得影響圖面整潔。 建議統一用計算機繪制的外觀設計圖片。

外觀設計專利流程及費用可詳詢小盾知識產權（http://www.ezeql.com）

二、外觀設計專利3D線條圖制作要求

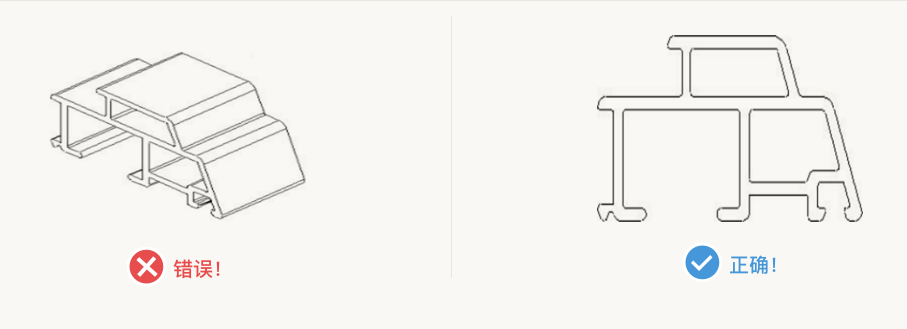

1. 應當參照我國技術制圖和機械制圖國家標準繪制正投影視圖；

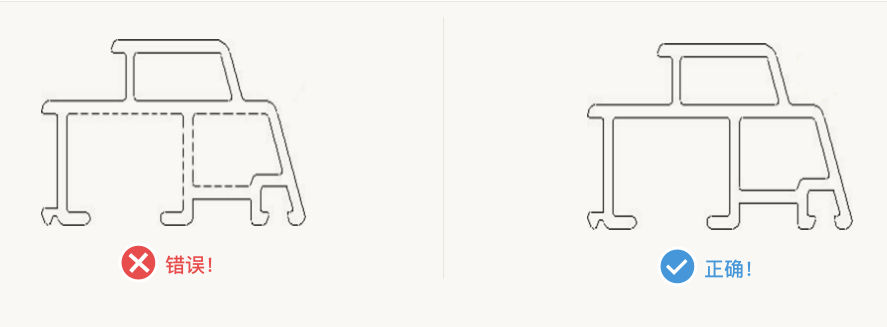

2. 不得以陰影線、指示線、虛線、中心線、尺寸線、點劃線等線條表達外觀設計形狀；

3. 不得使用鉛筆、蠟筆、圓珠筆繪制，也不得使用藍圖、草圖、油印件；

4. 圖片分辨率應當滿足清晰的要求；

5. 圖片中的線條應當均勻清晰，并不得涂改；

6. 輪廓線應當采用粗實線，線條寬度不得小于0.4毫米；

7. 圖片大小不得小于3厘米 × 8厘米，并不得大于15厘米 × 22厘米；

8. 應當保證圖形縮小到三分之二時產品外輪廓的各個細節仍能清晰可辨；

9. 各視圖的比例應當一致，且投影關系相對應。

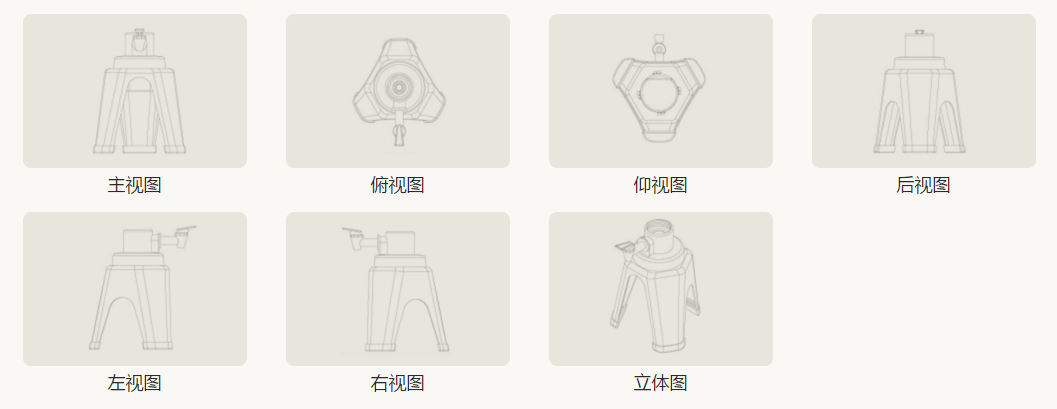

符合要求的申請文件（示例一）：

1．本外觀設計產品的名稱：飲水器支架

2．本外觀設計產品的用途：本外觀設計產品用于飲水

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計設計要點的圖片或照片：

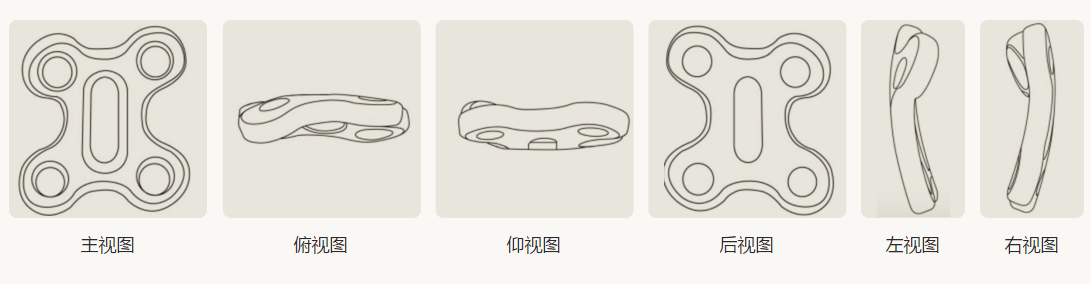

符合要求的申請文件（示例二）：

1．本外觀設計產品的名稱：骨頭固定器

2．本外觀設計產品的用途：本外觀設計產品用于手術后的骨頭固定

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計設計要點的圖片或照片

三、外觀設計專利附圖應該注意什么

專利說明書附圖一般有以下幾點要求：

說明書附圖應當使用包括計算機在內的制圖工具和黑色墨水繪制，線條應當均勻清晰、足夠深，不得著色和涂改，不得使用工程藍圖。

剖面圖中的剖面線不得妨礙附圖標記線和主線條的清楚識別。

幾幅附圖可以繪制在一張圖紙上。一幅總體圖可以繪制在幾張圖紙上，但應當保證每一張上的圖都是獨立的，而且當全部圖紙組合起來構成一幅完整總體圖時又不互相影響其清晰程度。附圖的周圍不得有與圖無關的框線。附圖總數在兩幅以上的， 應當使用阿拉伯數字順序編號， 并在編號前冠以“圖” 字，例如圖1、圖2。該編號應當標注在相應附圖的正下方。

附圖應當盡量豎向繪制在圖紙上，彼此明顯分開。當零件橫向尺寸明顯大于豎向尺寸必須水平布置時，應當將附圖的頂部置于圖紙的左邊。一頁圖紙上有兩幅以上的附圖，且有一幅已經水平布置時，該頁上其他附圖也應當水平布置。

附圖標記應當使用阿拉伯數字編號。說明書文字部分中未提及的附圖標記不得在附圖中出現，附圖中未出現的附圖標記不得在說明書文字部分中提及。申請文件中表示同一組成部分的附圖標記應當一致。

附圖的大小及清晰度，應當保證在該圖縮小到三分之二時仍能清晰地分辨出圖中各個細節，以能夠滿足復印、掃描的要求為準。

同一附圖中應當采用相同比例繪制，為使其中某一組成部分清楚顯示，可以另外增加一幅局部放大圖。附圖中除必需的詞語外，不得含有其他注釋。附圖中的詞語應當使用中文，必要時，可以在其后的括號里注明原文。

流程圖、框圖應當作為附圖，并應當在其框內給出必要的文字和符號。一般不得使用照片作為附圖，但特殊情況下，例如，顯示金相結構、組織細胞或者電泳圖譜時，可以使用照片貼在圖紙上作為附圖。

說明書附圖應當用阿拉伯數字順序編寫頁碼。
