申請外觀設計專利，專利申請文件應當包括：外觀設計專利請求書、圖片或者照片。提交外觀設計專利圖片或照片的要求有哪些？小盾知識產權整理了有關知識！

外觀設計專利權的保護范圍以表示在圖片或者照片中的該外觀設計專利產品為準。根據專利法第二十七條第二款的規定，申請人提交的有關圖片或者照片應當清楚地顯示要求專利保護的產品的外觀設計。

一、外觀設計專利具體要求

就立體產品的外觀設計而言，產品設計要點涉及六個面的，應當提交六面正投影視圖;產品設計要點僅涉及一個或幾個面的，應當至少提交所涉及面的正投影視圖和立體圖，并應當在簡要說明中寫明省略視圖的原因。

就平面產品的外觀設計而言，產品設計要點涉及一個面的，可以僅提交該面正投影視圖;產品設計要點涉及兩個面的，應當提交兩面正投影視圖。

必要時，申請人還可以提交該外觀設計產品的展開圖、剖視圖、剖面圖、放大圖、變化狀態圖以及使用狀態參考圖。

此外，申請人可以提交參考圖，參考圖通常用于表明使用外觀設計的產品的用途、使用方法或者使用場所等。

對于簡要說明中聲明“請求保護的外觀設計包含色彩”的專利申請，屬于黑白灰系列的，申請人應當提交黑白圖片或者照片一式兩份;屬于彩色系列的，申請人應當提交彩色圖片或者照片一式兩份。圖片的顏色應當著色牢固、不易褪色。

1.立體產品

六面正投影視圖和立體圖，產品設計要點僅涉及一個或幾個面的，可以僅提交所涉及面的正投影視圖和立體圖；平面產品：按涉及面提交投影視圖；

2.六面正投影視圖

六面正投影視圖包含主視圖、后視圖、左視圖、右視圖、俯視圖、仰視圖，視圖相同或者對稱的可省略，六面視圖要求同比例；

3.必要時還可提交使用狀態參考圖；

4.外觀設計圖形尺寸：圖形的尺寸不得小于3厘米*8厘米，不得大于15厘米*22厘米；

5.繪制的圖應按技術制圖和機械制圖國家標準繪制，最好采用AUTOCAD軟件制作，手工制作時應使用制圖工具和黑色墨水；

6.圖為外部輪廓，不含中心線、尺寸線、陰影線、指示線、虛線等；

7.照片為五寸或七寸照片，應按正投影規則制作，輪廓應當清晰，避免強光、陰影、襯托物，背景無圖案；

8.請求保護的外觀設計包含色彩，應當提交彩色圖片或照片。

9.有特殊設計的，請與代理人溝通，提供符合審查要求的圖片或照片。

外觀設計專利申請流程及費用請?jiān)L問小盾知識 產權網。

二、外觀設計專利照片類圖片標準要求

申請外觀設計需提交產品的照片或圖片以及設計要點說明。所需的照片或圖片可提交產品由小盾知識產權網（www.ezeql.com）制作，也可自行提交產品照片或圖片一式三份。

外觀產品應提交六面正投影視圖和立體圖，六面正投影視圖是指：主視圖、后視圖、左視圖、右視圖、俯視圖、仰視圖。

外觀設計專利申請圖片照片要求_處理_標準要求說明_怎么拍_尺寸要求示例

1.照片的拍攝時鏡頭應當正對著產品的中心部位。

2.照片應當背景單一；

3.產品和背景有適當?shù)拿鞫炔睿春诎状蛴r(shí)，也能清晰顯示產品的輪廓）；

4.照片應當避免強光、反光、陰影、倒影、襯托物。

5.照片應當清晰地顯示外觀設計;

6.圖片大小不得小于3厘米×8厘米，并不得大于15厘米×22厘米。

7.應當保證圖形縮小到三分之二時產品外輪廓的各個細節仍能清晰可辨；

8.各視圖的比例應當一致，且投影關系相對應；

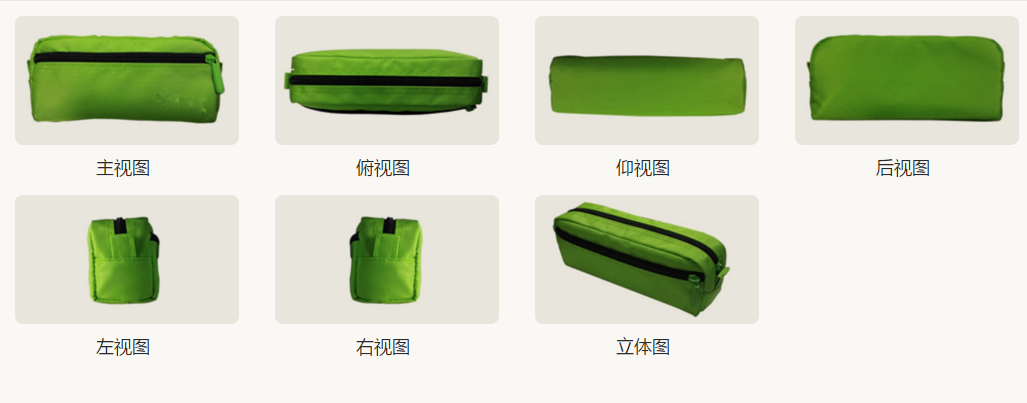

符合要求的申請文件（示例一）：

1．本外觀設計產品的名稱：置物袋

2．本外觀設計產品的用途：本外觀設計產品用于盛放小巧物品

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計要點的圖片或照片：立體圖

符合要求的申請文件（示例二）：

1．本外觀設計產品的名稱：玩偶（小榴芒）

2．本外觀設計產品的用途：本外觀設計產品用于玩耍、裝飾

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計要點的圖片或照片：立體圖

準備好材料后先進行專利檢索以減少被駁回的風險，委托小盾知識產權代理機構代為辦理。一般外觀設計專利申請時間需要6-8月左右。
